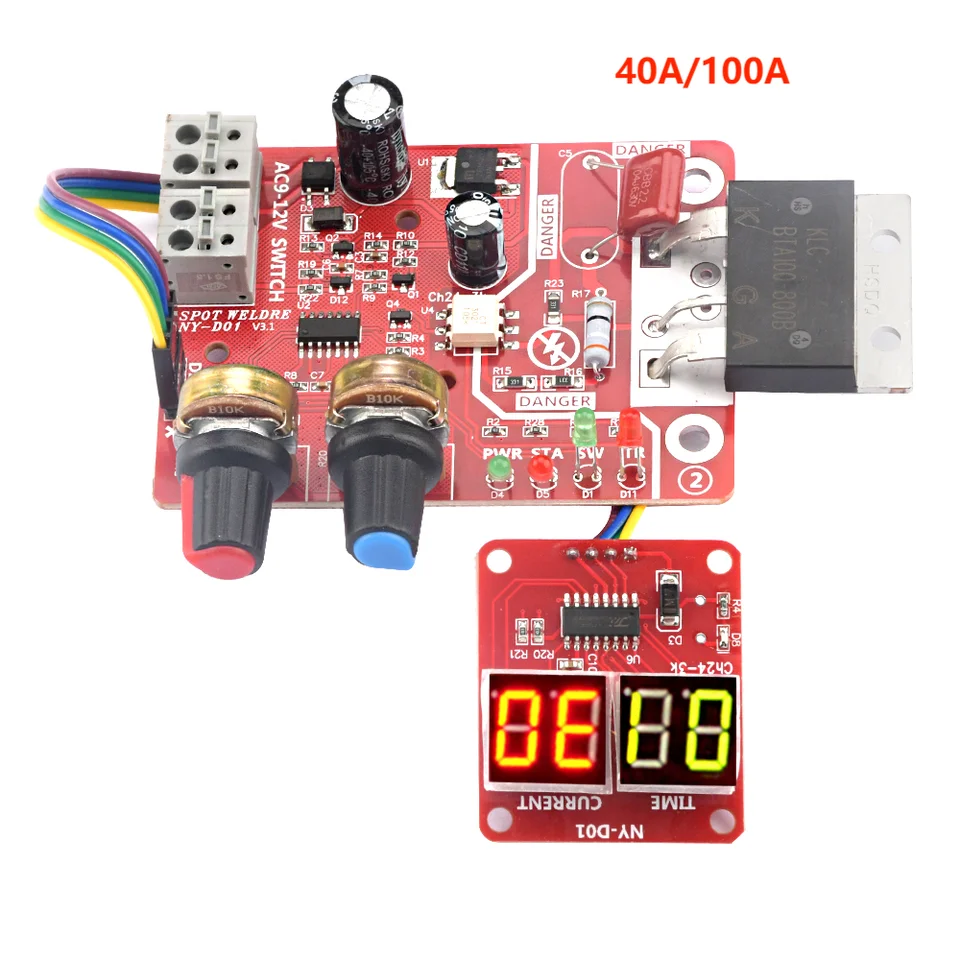

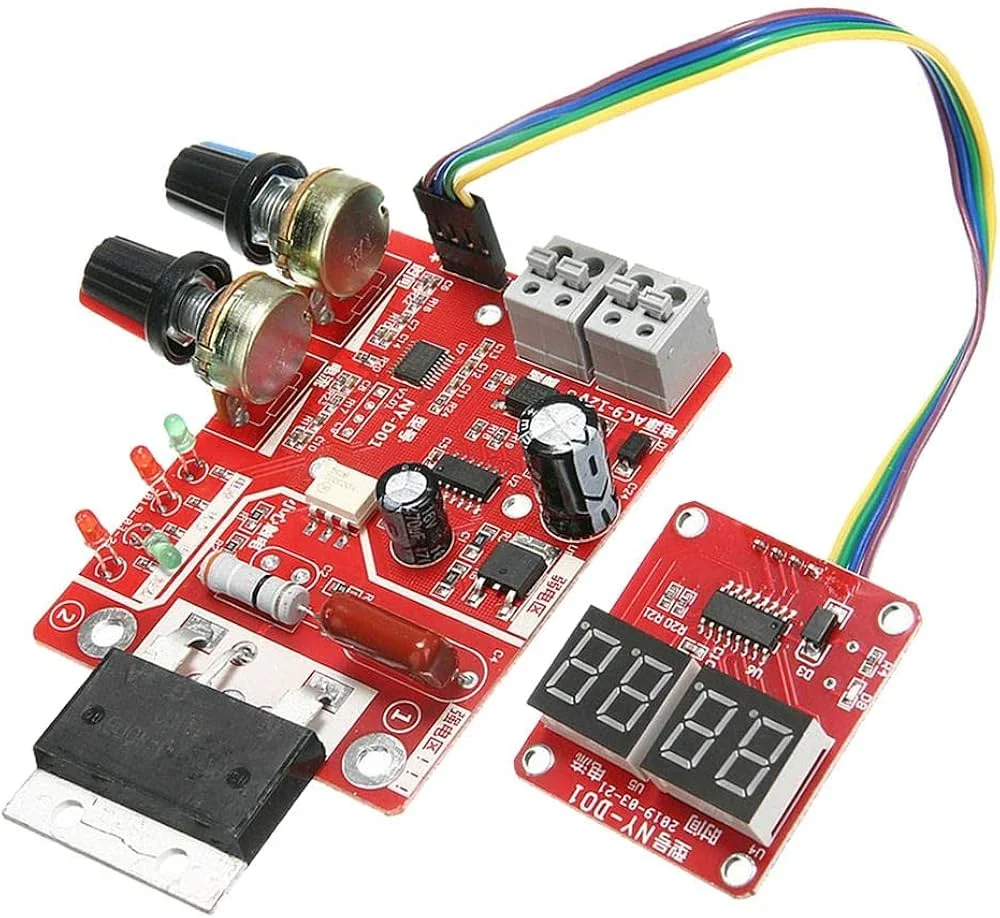

⚡ كارتة تحكم آلة لحام البقعة الرقمية 100A (NY-D01 Spot Welding Control Board)

المواصفات والتفاصيل الفنية (Technical Specifications):

• ​الموديل المرجعي: NY-D01 (أحدث إصدار رقمي).
• ​المتحكم الرئيسي: معالج صناعي عالي الدقة STM8 Microcontroller.
• ​قدرة الثايرستور (SCR): متوافقة ومجهزة بـ 100A SCR / Thyristor لتحمل الأحمال العالية.
• ​جهد تغذية اللوحة: AC 9V – 12V عبر محول طاقة خافض (تغذية متناوبة AC فقط للدائرة).
• ​التحكم بالوقت (Time Adjustment): من 1 إلى 50 دورة (كل دورة = 20 ملي ثانية / 20ms) عبر بكرة التحكم.
• ​التحكم بالطاقة/التيار (Current Adjustment): من 30% إلى 99% لتحديد شدة اللحام بدقة.
• ​الشاشة الرقمية (Digital Display Panel): شاشة 7-Segment مزدوجة منفصلة لإظهار قيم الوقت والحرارة/التيار بوضوح أثناء الضبط.
• ​نظام الأمان والعزل: دمج مستقبل العزل الضوئي (Optocoupler Isolation) لتفادي أي ارتداد للجهد العالي بين دائرة التحكم ودائرة القوة.
• ​دائرة الكشف عن النقطة الصفرية (Zero-Crossing Detection): لضمان دقة إطلاق النبضة وتزامن الثايرستور.
• ​المؤشرات الضوئية (LED Indicators):
  • ​مؤشر الطاقة (Power LED).
  • ​مؤشر حالة التشغيل (Status LED).
  • ​مؤشر دواسة القدم / التريجر (Foot Switch/Trigger LED).
• ​الأبعاد الكلية (Board Dimensions): 80 مم × 60 مم × 20 مم.

​أبرز الاستخدامات والتطبيقات:

• • ​تجميع حزم بطاريات الليثيوم: لحام شرائح النيكل (Nickel Strips) على بطاريات 18650 و 21700 و 32650 بسهولة وأمان.
  • ​تحويل محولات المايكروويف (MOT): تحويل محولات الـ Microwave الفرعية إلى آلات لحام بقعة قوية وفعالة.
  • ​المشاريع الهندسية وورش الصيانة (DIY): تصنيع أجهزة لحام المعادن الخفيفة والشرائح الدقيقة.

​⚠️ ملاحظة توصيل مهمة: يجب تغذية كارتة التحكم بمحول AC 9V – 12V (تيار متردد وليس DC) لتتمكن دائرة الكشف عن النقطة الصفرية (Zero-crossing) من العمل بدقة وتنظيم نبضات اللحام
