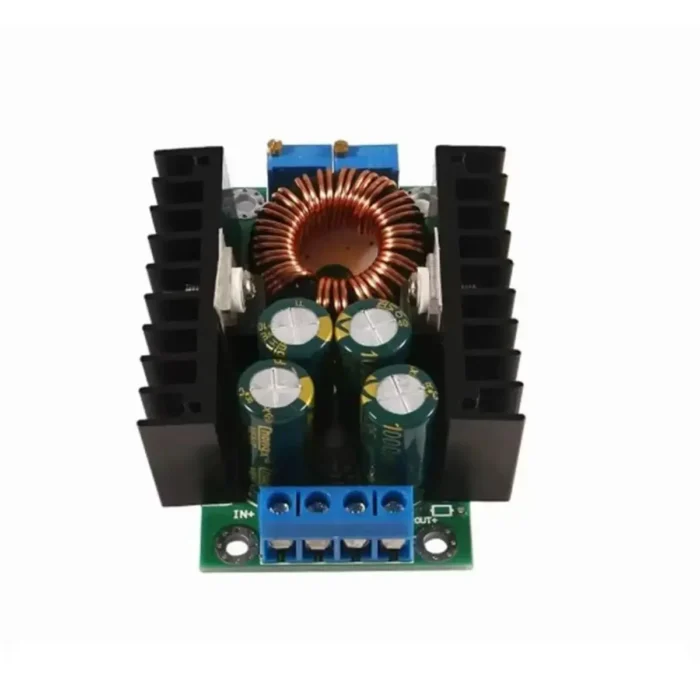

دائرة خفض الجهد XL4016-300w- 9A محول خفض الجهد من 5-40 فولت إلى 1.2-35 فولت قابل للتعديل، مزود طاقة CC CV

لأبعاد: 65 (الطول) * 47 (العرض) * 23.5 (الارتفاع) ملم

1.خصائص الوحدة: وحدة شحن بتيار ثابت وخفض الجهد غير معزولة (CC CV)
2.جهد الإدخال: تيار مستمر 7-32 فولت
3.جهد الخرج: (1) تيار مستمر 0.8-28 فولت قابل للتعديل بشكل مستمر.(2)  الإخراج الثابت: اختر بين 0.8 فولت – 28 فولت
4.تيار الخرج: 8 أمبير (عندما تتجاوز درجة حرارة أنبوب الطاقة 65 درجة، يرجى إضافة مروحة تبريد)
5.نطاق التيار المستمر: 0.2-8A (قابل للتعديل)
6.تيار تشغيل المصباح: قيمة التيار الثابت * (0.1)، ارتباط تيار تشغيل المصباح مع القيمة الثابتة.
مثل أن تكون قيمة التيار الثابت 3 أمبير، يتم ضبط تيار المصباح على تيار ثابت يساوي 0.1 ضعف (0.1 * 3 أمبير = 0.3 أمبير).
7.أدنى ضغط: 1 فولت
8.طاقة الإخراج: الطاقة القصوى حوالي 300 واط
9.كفاءة التحويل: تصل إلى حوالي 95%
10.تردد التشغيل: 300 كيلوهرتز
11.تموج الخرج: نطاق ترددي 20 ميجاهرتز
12.مدخل 24 فولت، مخرج 12 فولت 5 أمبير، تموج حوالي 50 مللي فولت (باستثناء الضوضاء)
13.حماية من قصر الدائرة الكهربائية: نعم، تيار مستمر
14.حماية عكس القطبية للإدخال: غير متوفرة
15.منع التدفق العكسي: لا يوجد
16.الأسلاك: الطرفية
17.تيار بدون حمل: نموذجي 20 مللي أمبير (مفتاح 24 فولت إلى 12 فولت)
18.تنظيم الحمل: ± 1% (ثابت)
19.تنظيم الجهد: ± 1%
20.سرعة الاستجابة الديناميكية: 5% 200uS
21.اتجاه ضبط المقاومة المتغيرة: مع عقارب الساعة (زيادة)، عكس عقارب الساعة (نقصان).
يُستخدم المقياس المتغير (CV) القريب من جهد الإدخال لتنظيم الجهد، بينما يُستخدم المقياس المتغير (CC)…
يُستخدم الجهد المغلق للتحكم في التيار (CC).
22.درجة حرارة التشغيل: درجة صناعية (-40°من C إلى +85°ج) (يرجى ملاحظة الاستخدام الفعلي
من درجة حرارة أنبوب الطاقة، وتعزيز الحرارة ذات درجة الحرارة العالية)
23.المؤشر: مؤشر ثنائي اللون، ضوء مؤشر الشحن أحمر، الضوء الأخضر يعني
مشحون بالكامل (لا يوجد حمل باللون الأخضر)
24.الحجم (تقريبًا): 65 × 47 × 22 ملم (الطول × العرض × الارتفاع)
دقة التيار الثابت ودرجة الحرارة: في الاختبار الفعلي، درجة حرارة الوحدة من 25 درجة
حتى 60 درجة، يكون تغيير قيمة التيار الثابت أقل من 5% (قيمة التيار الثابت 5 أمبير).
26.حماية من قصر الدائرة الكهربائية: نعم، تيار مستمر (قيمة التيار الثابت المحددة).
27.حماية الاتصال العكسي للإدخال: لا
28.منع التدفق العكسي: لا
29.طريقة التوصيل: موصل أمفينول

الميزات:
1.تيار المصباح الثابت هو 0.1 ضعف قيمة التيار.
(يستخدم لتحديد ما إذا كانت البطارية مشحونة بالكامل عند الشحن).
2.مصنوع من دائرة متكاملة مرجعية مخصصة ومقاوم استشعار تيار عالي الدقة، مما يضمن استقرارًا أكبر.
تيار مستمر، (عند 20°ج إلى 100°تيار ثابت 1 أمبير، انحراف درجة الحرارة أقل من 1%.
مناسبة بشكل خاص لسائق LED.
3.تيار الإخراج العالي، يمكن أن يصل تيار الإخراج الأقصى إلى 8A.
4.أربع مكثفات عالية التردد تساهم في تقليل تموج الإخراج وتعزيز استقرار الأداء.
5.تصميم مزدوج للمشتت الحراري.موزع حراري مستقل لصمام شوتكي MOS، يتميز بقدرة جيدة على تبديد الحرارة.
ولن يؤثر كل منهما على الآخر.
6.باستخدام نواة سندست كبيرة الحجم وأسلاك نحاسية نقية مزدوجة، يتم تحسين كفاءة العمل وتقليل الحرارة.
7.3296 مقياس الجهد متعدد الدورات، تنظيم الجهد والتيار بدقة عالية، واستقرار جيد.
8.مصباح مزدوج اللون، حالة التشغيل واضحة بمجرد النظر.
9.الجهد والتيار قابلان للتعديل، مما يضمن أداءً ممتازًا.
