ترانزستور Bc547 -npn

ترانزستور BC547 هو أحد أكثر الترانزستورات ثنائية القطبية (BJT) شيوعاً واستخداماً في الدوائر الإلكترونية ذات الأغراض العامة، خاصة في تطبيقات التبديل والتضخيم منخفضة الطاقة.

الخصائص والمواصفات الأساسية

| الخاصية | الوصف | القيمة التقديرية (الحد الأقصى) |

|—|—|—|

| نوع الترانزستور | NPN (موجب-سالب-موجب) ثنائي القطبية. | – |

| وظيفة التبديل | يعمل الترانزستور كمفتاح كهربائي: يحتاج إلى تيار موجب صغير على القاعدة (Base) للسماح بتدفق تيار كبير من المجمع (Collector) إلى الباعث (Emitter). | – |

| أقصى جهد مجمع-باعث (VCEO) | الجهد الأقصى الذي يمكن أن يتحمله بين المجمع والباعث. | 45 فولت |

| أقصى تيار مستمر للمجمع (IC) | أقصى تيار يمكن أن يتدفق عبر المجمع باستمرار. | 100 مللي أمبير (mA) |

| كسب التيار المستمر (hFE) | يحدد قدرة الترانزستور على التضخيم (نسبة تيار المجمع إلى تيار القاعدة). | يتراوح من 110 إلى 800 (حسب الفئة A, B, C) |

| غلاف التعبئة | الشكل المادي الشائع للترانزستور. | TO-92 (3 أطراف) |

ترتيب الأطراف (Pinout)

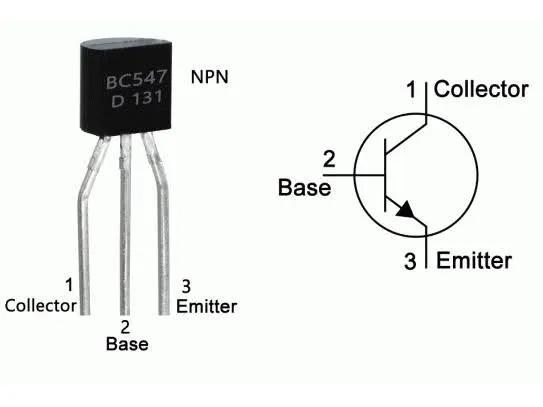

عند النظر إلى الواجهة المسطحة لترانزستور BC547 من نوع TO-92 (المُستخدم في لوحات التجارب والدوائر المطبوعة):

 * المجمع (C): Collector

 * القاعدة (B): Base

 * الباعث (E): Emitter

أبرز الاستخدامات

يتميز BC547 بكفاءته وانخفاض ضوضائه، مما يجعله مثالياً لـ:

 * مكبرات الإشارة الصغيرة: يُستخدم بشكل واسع في دوائر تضخيم الصوت ذات القدرة المنخفضة.

 * تطبيقات التبديل: يُستخدم لقيادة أحمال صغيرة لا تستهلك تياراً عالياً، مثل إضاءة LEDs، ومحركات DC الصغيرة، أو تفعيل المرحلات (Relays).

 * دوائر الاستشعار: يعمل على تضخيم الإشارات الضعيفة القادمة من الحساسات (مثل مستشعرات الحرارة أو الضوء).

هذا الفيديو يشرح خصائص ومواصفات ترانزستور BC547 بالتفصيل: خصائص ومواصفات ترانزستور ( BC547) نوع لخدمة المتّبعة لديه.
