ترانزستور موسفت IRF9540N P-Channel

IRF9540Nـ موسفيت P Chanel

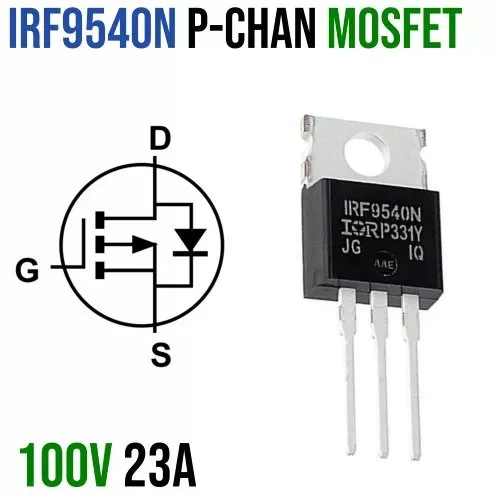

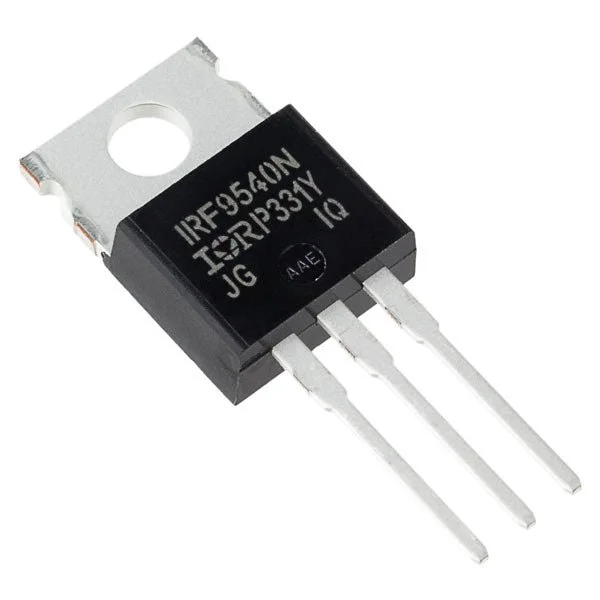

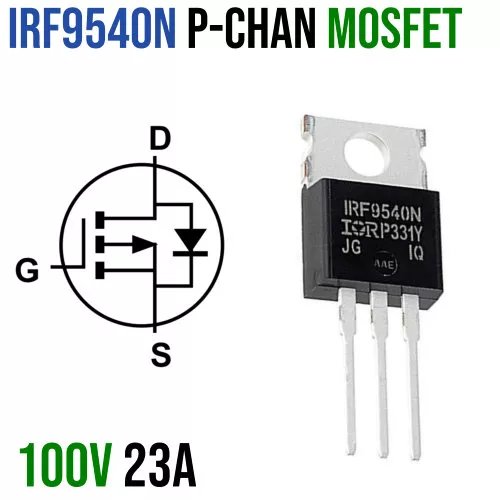

 . الـ IRF9540N   من أشهر الترانزستورات من نوع P-Channel Power MOSFET، ويُستخدم بكثرة في تطبيقات التبديل (Switching) والتحكم في الطاقة التي تتطلب تياراً عالياً.

إليك أهم المواصفات والمميزات التي تحتاج لمعرفتها لاستخدامه بشكل صحيح:

المواصفات التقنية الأساسية

يعمل هذا الترانزستور كـ “مفتاح” في الجانب الموجب من الدائرة (High-side switch)، وهذه أبرز أرقامه:

| الخاصية | القيمة |

|—|—|

| الجهد الأقصى (Vds) | -100 فولت |

| التيار المستمر الأقصى (Id) | -23 أمبير (عند درجة حرارة 25°C) |

| المقاومة الداخلية (Rds on) | 0.117 أوم (عند فتح البوابة بالكامل) |

| جهد فتح البوابة (Vgs th) | -2.0 إلى -4.0 فولت |

| تبديد الطاقة الأقصى (Pd) | 140 وات |

| نوع الغلاف (Package) | TO-220 |

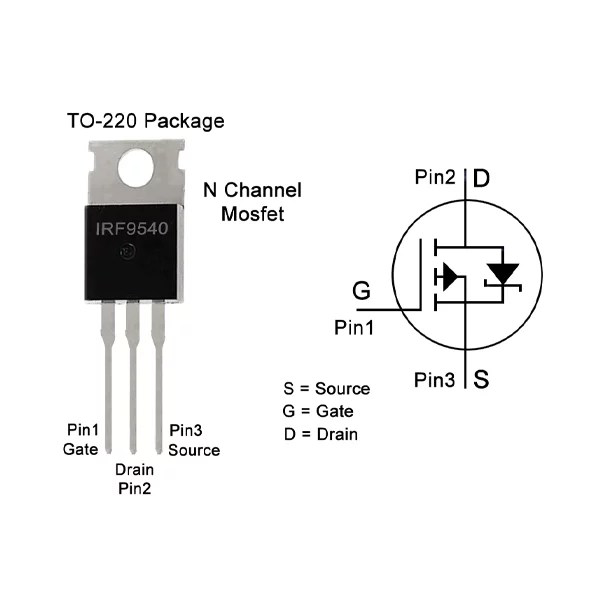

ترتيب الأطراف (Pinout)

إذا كنت تنظر إلى الوجه المكتوب عليه الأرقام (والأرجل للأسفل)، فالترتيب من اليسار إلى اليمين هو:

 * Gate (البوابة): طرف التحكم.

 * Drain (المصرف): يتم وصله بالحمل (Load).

 * Source (المصدر): يتم وصله بالقطب الموجب للمصدر (V_{CC}).

كيف يختلف عن الـ N-Channel؟

بما أنه P-Channel، فإنه يعمل بطريقة عكسية للنوع الشائع (N-Channel):

 * في حالة الإيقاف: عندما يكون جهد البوابة مساوياً لجهد المصدر (Source)، يكون الترانزستور مطفأً.

 * في حالة التشغيل: لكي يمر التيار، يجب أن يكون جهد البوابة أقل من جهد المصدر (عادةً يتم سحب البوابة للأرضي/GND لتشغيله).

تطبيقات شائعة

 * دوائر H-Bridge: للتحكم في اتجاه دوران المحركات (يُستخدم في الجزء العلوي من القنطرة).

 * تطبيقات الحماية: للحماية من عكس القطبية في البطاريات.

 * تبديل الأحمال (High-side switching): للتحكم في أجهزة تعمل بجهد عالي باستخدام إشارة تحكم بسيطة.

> ملاحظة هامة: بما أن مقاومته الداخلية (R_{ds(on)}) هي 0.117 أوم، فإنه قد يسخن عند مرور تيارات عالية جداً، لذا يُنصح دائماً باستخدام مبدد حراري (Heatsink) إذا كنت تنوي سحب أكثر من 3-5 أمبير بشكل مستمر.
